產品目錄 Products

QJ1044-N2-MPA

四點接觸球軸承

四點接觸軸承 QJ10..-N2-MPA, 止動槽, 黃銅實體保持架

產品目錄

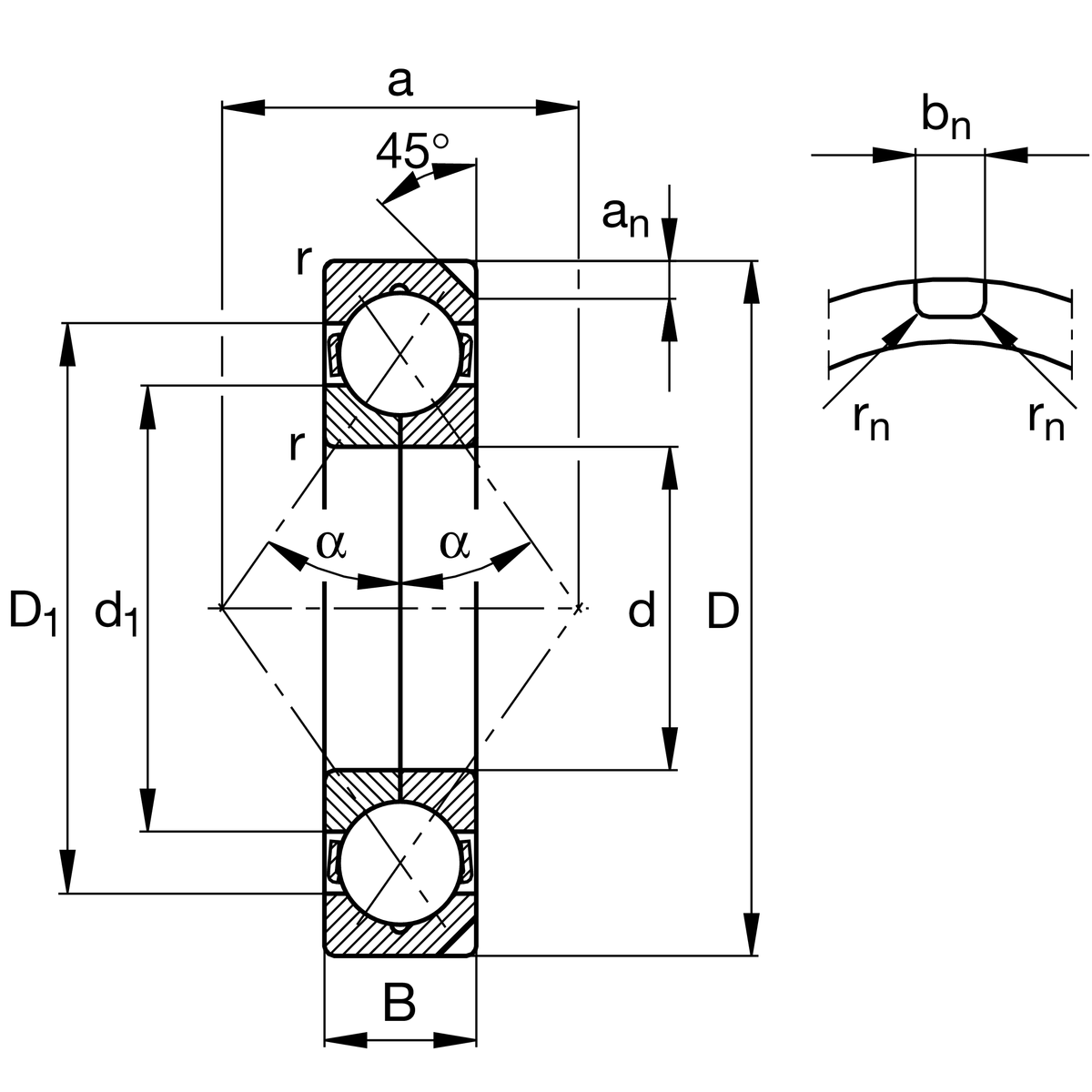

技術圖紙

保持架

MPA

外圈引導大型黃銅保持架，

軸承外圈設計

N2

N2

涂層

不帶

無

公差等級

PN

正常（PN）

尺寸/熱穩定性

S1

熱穩定性尺寸（200°）

內部軸向游隙

CN

組N（CN）

主要尺寸和性能數據

d

220 mm

內徑

D

340 mm

外徑

B

56 mm

寬度

C_r

440,000 N

基本額定動載荷, 徑向

C_0r

730,000 N

基本額定靜載荷，徑向

C_ur

22,800 N

疲勞極限載荷, 徑向

n_G

3,250 1/min

極限轉速

n_?r

1,690 1/min

參考轉速

≈m

19.368 kg

重量

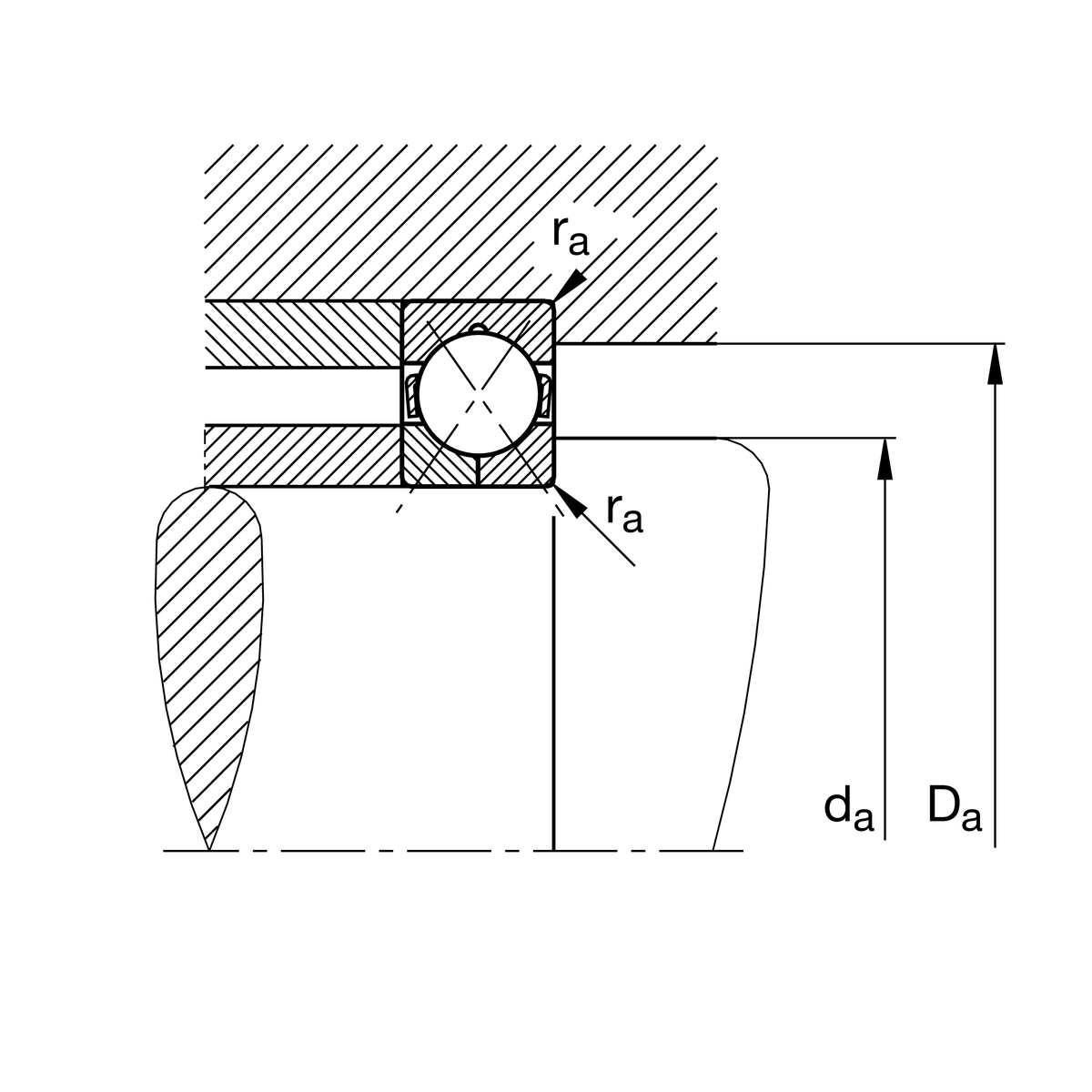

安裝尺寸

d_{a min}

232.4 mm

軸擋肩最小直徑

D_{a max}

327.6 mm

軸承座擋肩最大直徑

r_{a max}

2.5 mm

最大凹穴半徑

尺寸

r_min

3 mm

最小倒角尺寸

D₁

298.5 mm

內圈檔邊直徑

d₁

261.4 mm

內圈檔邊直徑

a

196 mm

壓力錐頂距

a_n

12.7 mm

定位槽高度

b_n

10.5 mm

定位槽寬度

r_n

2 mm

定位槽半徑

45 °

角定位槽

α

35 °

接觸角

溫度范圍

T_min

-30 °C

最低工作溫度

T_max

200 °C

最高工作溫度
