產品目錄 Products

NUKR40

支撐型滾輪

螺栓型滾輪NUTR，帶軸向引導，滿裝圓柱滾子組，兩側迷宮式密封

產品目錄

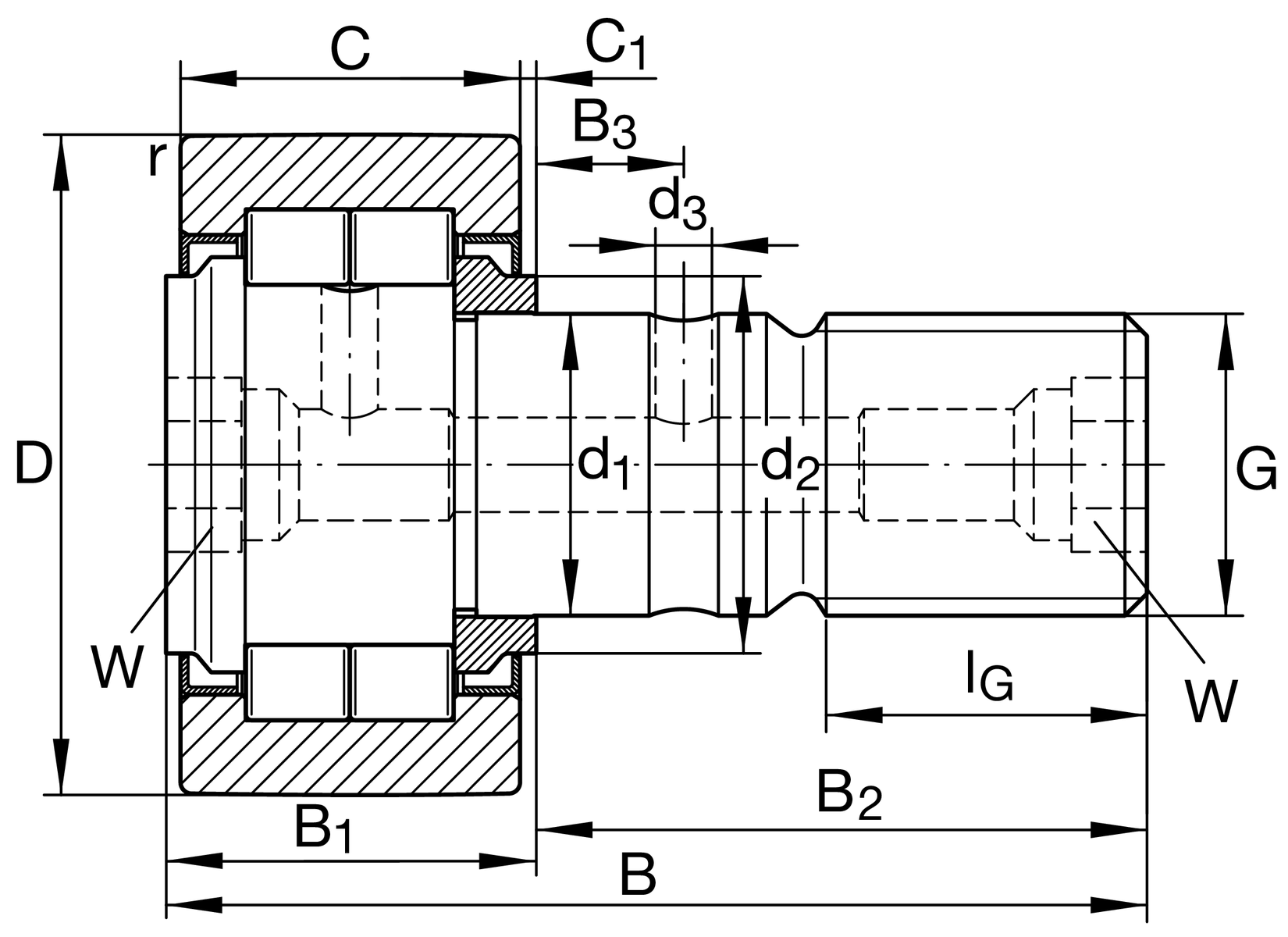

技術圖紙

密封

Labyrinth seals on both sides

修形外圈

Optimized INA-profile

油嘴

Drive-fit lubrication nipple unmounted 2x

再潤滑特性

Via head, stud and fit

Assembling aid head

Hexagon socket

Mounting aid stud

Hexagon socket

主要尺寸和性能數據

D

40 mm

外徑

d₁

18 mm

滾子螺栓/螺栓的合適直徑

B

58 mm

寬度

C_{r w}

19,100 N

基本額定動載荷, 徑向

C_{0r w}

24,800 N

基本額定靜載荷，徑向

C_{ur w}

3,250 N

疲勞極限載荷, 徑向

n_{D G}

5,500 1/min

脂潤滑轉速

F_{0r per}

24,800 N

容許徑向靜載荷

F_{r per}

12,900 N

容許徑向動載荷外圈

≈m

0.239 kg

重量

尺寸

B₁

21.6 mm

止推墊圈寬度

B₂

36.5 mm

螺栓/螺柱有效長度

B₃

8 mm

至潤滑孔距

C

20 mm

外圈寬度

C₁

0.8 mm

外圈至止推墊圈棱角

r_min

1 mm

最小倒角尺寸

d₂

22 mm

止推墊圈的止推直徑

d₃

3 mm

潤滑孔直徑

G

M18X1,5

螺紋

I_G

19 mm

螺紋長度

W

8 mm

平面寬度

附加信息

NIPA2X7,5

驅動迫合潤滑油嘴

M_A

87 Nm

螺母擰緊力矩
